Найпоширенішим варіантом встановлення жалюзі пліссе є встановлення на раму вікна.
Завдяки мініатюрності комплектації та маленькому збиранню тканини такий варіант дозволяє комбінувати сонцезахист та/або затемнення приміщення з панорамною оглядовістю при відкритих шторах.
Існує два поширені варіанти монтажу пліссе:
• На раму вікна
• Всередині штапика вікна
Розглянемо як заміряти цей виріб на обидва ці варіанти.
Замір штор плісе при установці “на раму” вікна

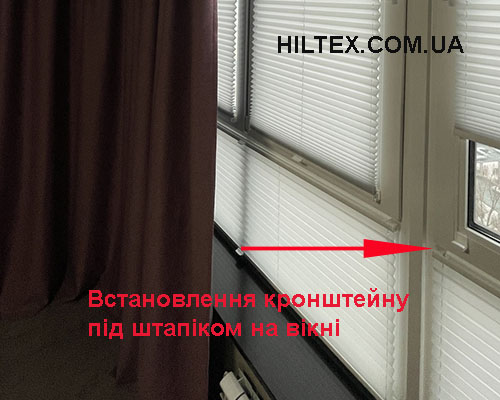

При такому варіанті виріб встановлюється на Г-подібних кронштейнах на металопластикове або дерев'яне вікно.

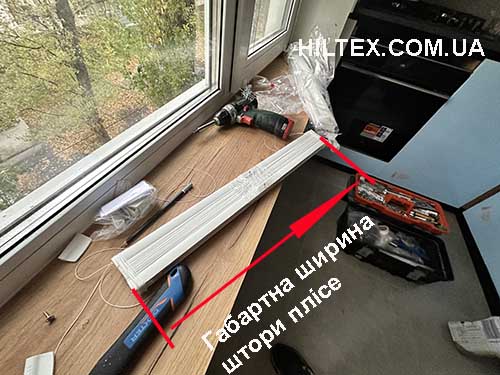

Для виробництва необхідно надати менеджеру HILTEX розміри ГАБАРИТНОЇ ШИРИНИ виробу та його ГАБАРИТНОЇ висоти.
Основним завданням для будь-якої штори це виконання функції захисту від сонця (або сторонніх поглядів, або затемнення тощо).
Тому тканина виробу повинна мати нахльостування на раму вікна як по висоті, так і по ширині.
Такий нахлест рекомендований по ширині 10-20 мм із кожної зі сторін.

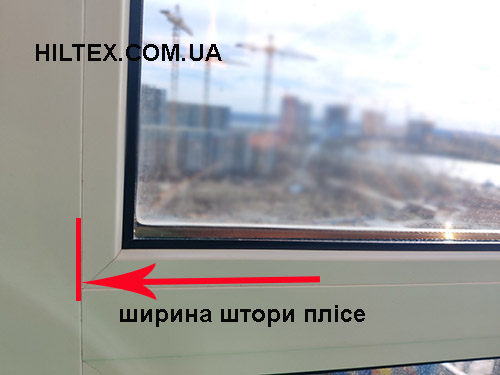

Дуже часто при вимірі орієнтиром виступає штапик вікна (елемент, який тримає склопакет).
Якщо він має ширину 15 мм, то ширину виробу можна заміряти по стику профілю та штапика.
Звертаючи увагу на розташування ручки та обмежень на відкриття вікна.

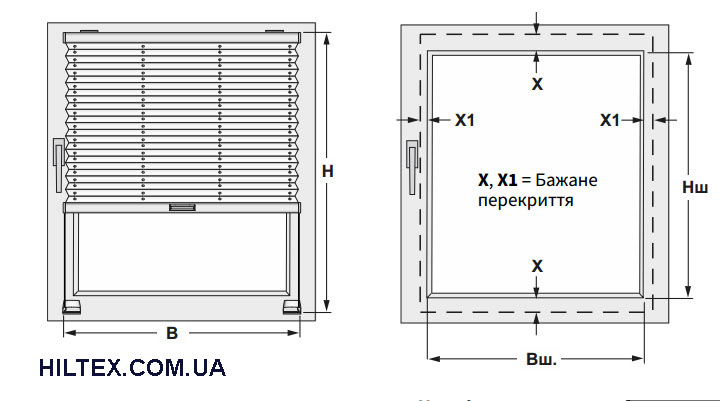

Схема виглядає так:
На схемі:
Ширина габаритна = Вш + X1 * 2 (де X1 - бажане перекриття по ширині);
ВИСОТА ГАБАРИТНА = Нш + X * 2 (де X - бажане перекриття по висоті);
Заміряти габаритну висоту потрібно так само, як і ширину з мінімальною похибкою, оскільки помилки погано впливають на формування складок і вимагають при монтажі додаткового налаштування жорсткості роботи виробу).

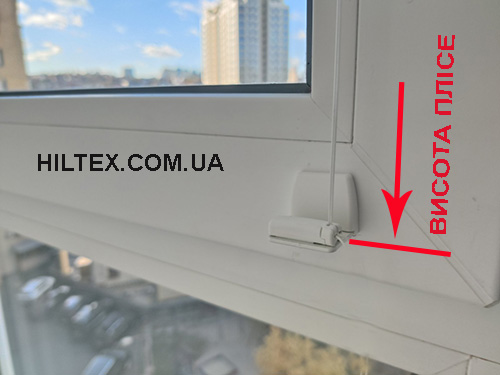

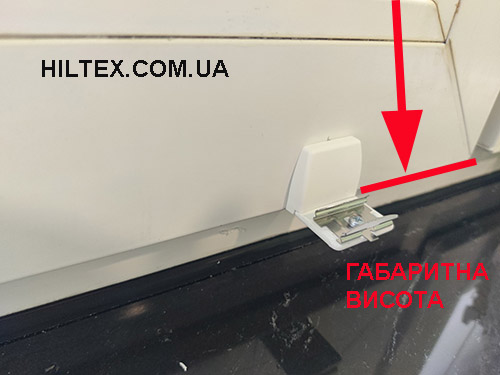

Висоту можна заміряти про Верх до Низа рами, або відступити від розміру штапика 25-30 мм зверху/знизу для присвердлювання кронштейна або зробити індивідуально як на фото зверху.

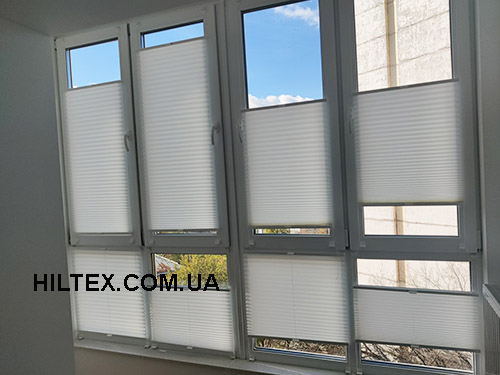

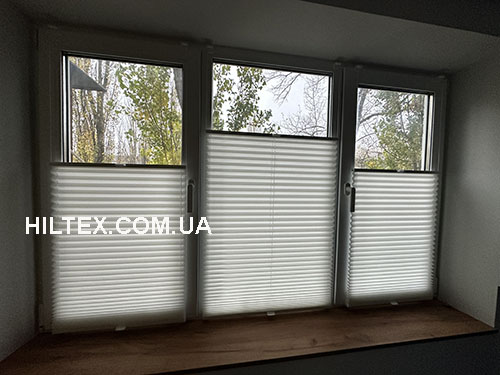

На фото знизу показана висота від верху до низу рами на стулці, що відкривається, з метою мінімізувати різницю у висотах усіх виробів на вікні.
Щоб після встановлення вийшло вирівнювання по висоті всіх виробів незалежно від перепаду вікон, що відкриваються і глухих рам.
Компанія HILTEX працює з двома видами систем:
• Cosiflor (Німеччина)
• Vegas (Польща)
Кожна їх має свої технологічні розміри як кронштейнів і карнизів (розглянуто у нижньому параграфі цієї статті).
Це впливає на відступи при вимірі висоти. Наприклад найпростішим варіантом виміру висоти є додати подвійну висоту кронштейна до виміру виміру по зовнішніх краях штапика на вікні.
Зовнішній вигляд стінових кронштейнів системи VS1, VS2, VS3 пліссе Cosiflor (Німеччина) виглядає так:
Це металевий кронштейн з декоративною пластиковою заглушкою саморізи, що закриває.
Зовнішній вигляд стінових кронштейнів плісе Vegas (Польща) виглядає таким чином і є дві модифікації – металевий (без пластикової заглушки) та пластиковий із заглушкою.

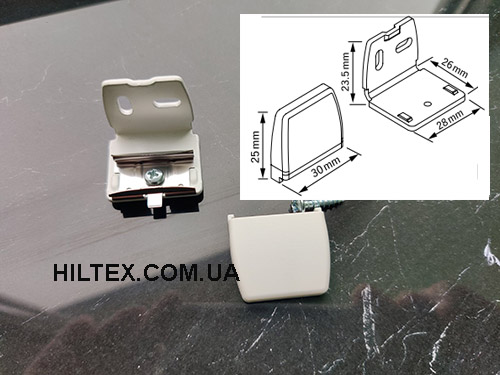

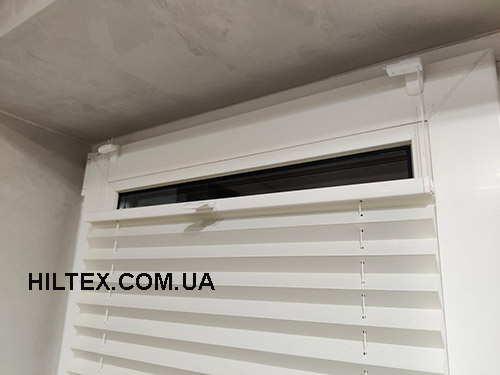

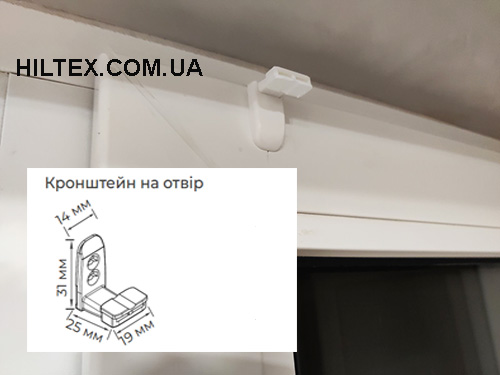

Пластиковий кронштейн із заглушкою:
І має такі розміри:

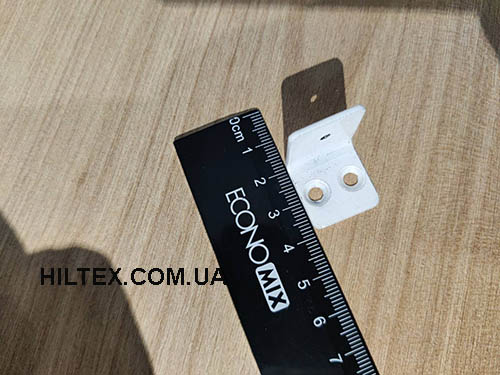

Металевий кронштейн має трохи менші розміри та практичний для встановлення на двері та великі розміри жалюзі пліссе. Він не має пластикових заглушок для шурупів.
Установка штор пліссе "всередину штапика" прямокутного вікна
Встановлення всередину штапика практичне, щоб мінімізувати виступаючі частини плісе при встановленні на раму.
Це красиво і функціонально у багатьох випадках (наприклад, для дверей або повного відкриття вікон).
Про це детально написано у розділі штори плісе на нашому сайті.

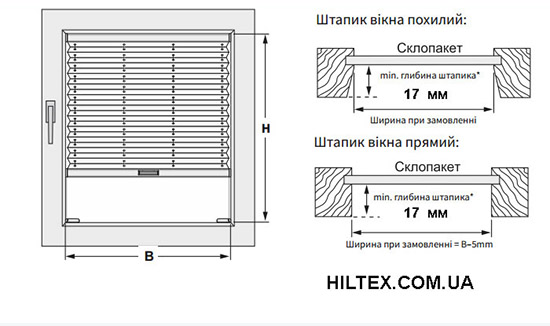

Для виробництва виробу з установкою внести штапика також необхідно надати менеджеру ГАБАРИТНУ ШИРИНУ виробу та його ГАБАРИТНУ висоту. Важливим моментом при такій установці є глибина та форма штапика.
Де, B – ширина готового виробу при замовленні.
H – висота готового виробу при замовленні.
Наш менеджер повинен отримати точну Габаритну ширину виробу B, яка і буде виготовлена.
При монтажі жалюзі плісе мають свободно рухатись в середині проєму з мінімальними зазорами з двох сторін.
Наші рекомендації при замовленні віднімати від розмірів ВСЕРЕДИНІ ШТАПИКА вікна 2-5 мм для вільного ходу системи (зазвичай гумовий ущільнювач вікна перекриває дані світлові зазори).

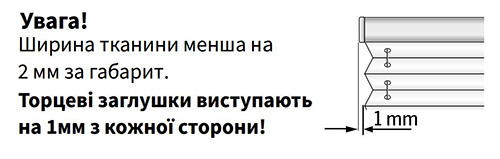

При замовленні штори пліссе Cosiflor також необхідно враховувати, що розмір тканини на 1 мм менший з кожної із сторін системи.
Так як ширина профілю карниза має розмір 22-23 мм, то глибина штапика повинна бути щонайменше 15-17 мм, для надійної фіксації кронштейнів.

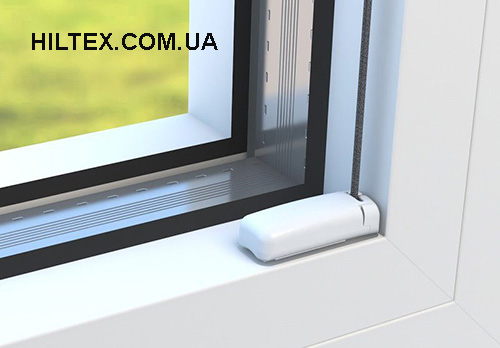

Для німецького пліссе Сosiflor кронштейн установки виглядає таким чином:

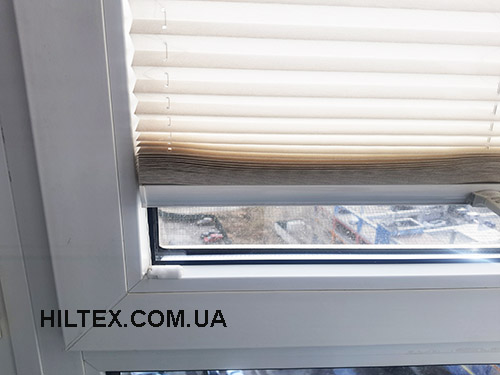

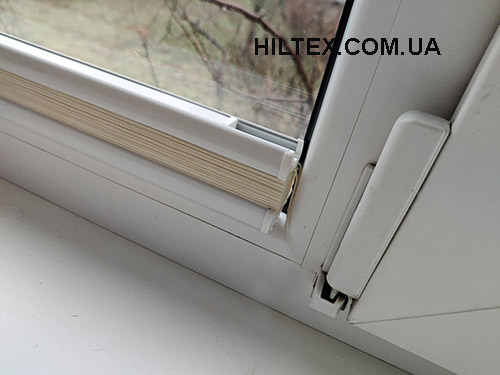

На готовому виробі така установка має такий вигляд:

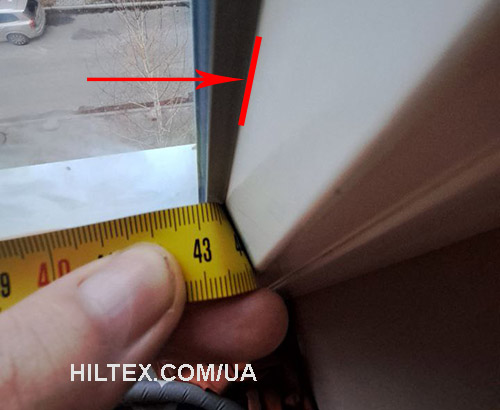

Вимірювання виробу на ІДЕАЛЬНО прямокутному і глибокому штапику виглядає таки чином як на фото нижче. Віднімаємо від вимірюваного розміру 2 мм для легкого ходу системи:

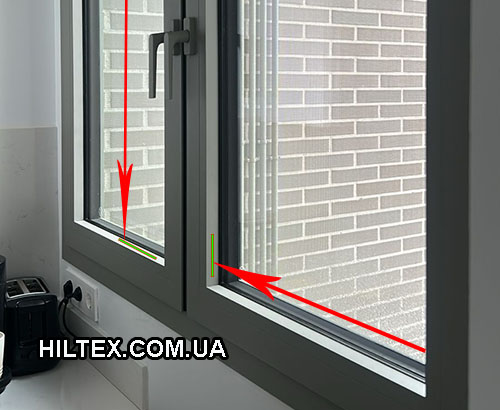

Для скошеного штапика необхідно орієнтуватися при вимірі на стик гумки скла та профілю вікна (тобто ближче до скла при класичному штапику глубиною 15-20 мм).
Від даного розміру даючи розмір для виробництва потрібно відібрати 3 мм.
При встановленні гумка все одно перекриє світловий зазор і система буде легко підніматися / опускатиметься.
Для фото вище було віддано у виробництво розмір 43,3 мм і система ідеально стала всередину цього вікна.

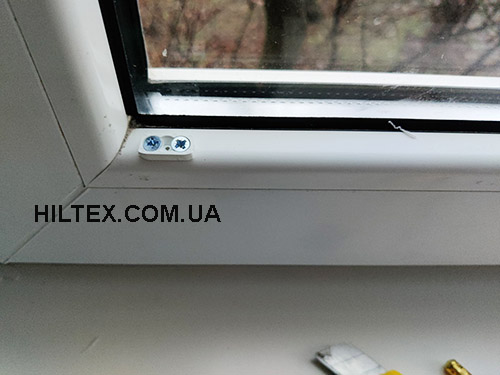

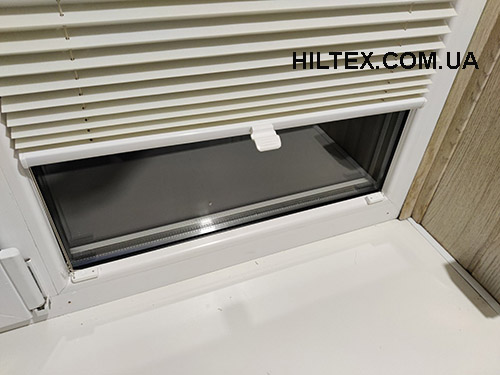

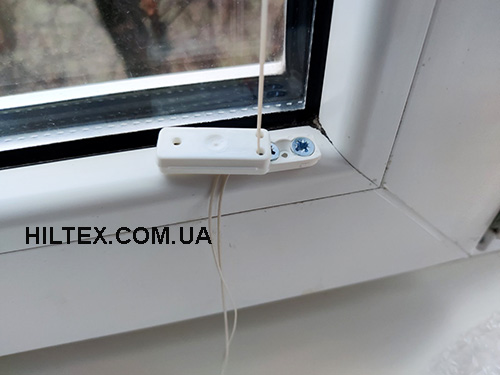

Наприклад, для жалюзі пліссе Vegas (Польща) кронштейн установки всередині штапика вікна виглядає так:
А сам кронштейн кріплення таким чином:

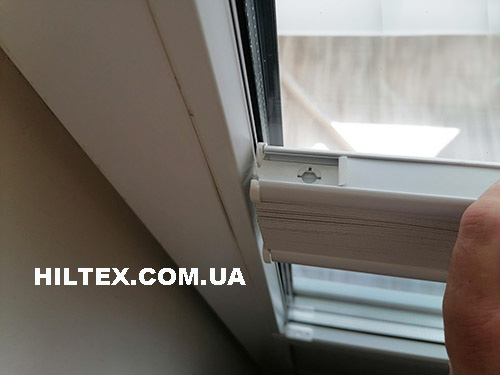

На які зверху одягається елемент з'єднаний із самою шторою:
Технічні характеристики систем плісе Cosiflor та Vegas
Для встановлення та вимірювання пліссе необхідно знати розміри профілів та механізмів, а також орієнтовне складання пліссерованої штори.

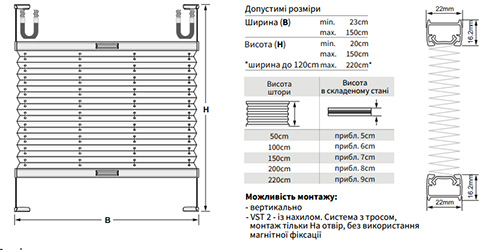

Технічні характеристики системи VS2 виробництва Cosiflor (Німеччина):

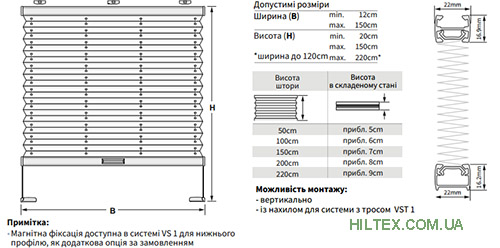

Для системи VS-1, де один карниз зафіксовано зверху мають такі характеристики:

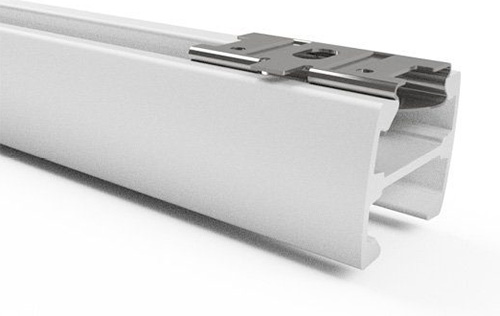

Крепежным элементом сверху здесь есть клипса скрытого монтажа:
Що важливо враховувати при установці всередину штапика вікна і використовувати клини для компенсації його нахилу, що залишатиме світловий зазор.
Тому всередину нахиленого або закругленого штапика вікна краще встановлювати жалюзі плісе VS2.

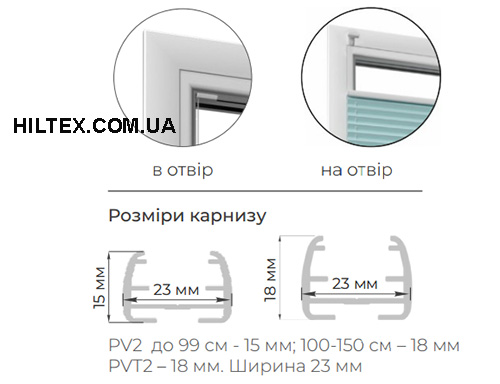

Технічні характеристики жалюзі пліссе Vegas (Польща):

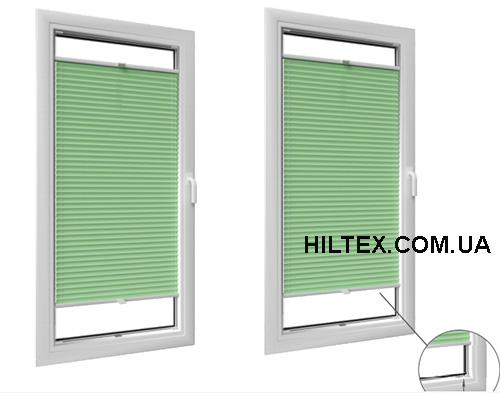

Найпопулярнішою системою є PS-2, яка має два рухомі карнизи.
Розміри профілів (висота) залежать від максимальної ширини (компенсація прогину профілю).
